Клейма ОТК

Изготавливаем клейма ОТК с 1997 года

Изготавливаем клейма ОТК с 1997 года

  • Изготавливаем клейма ОТК с 1997 года

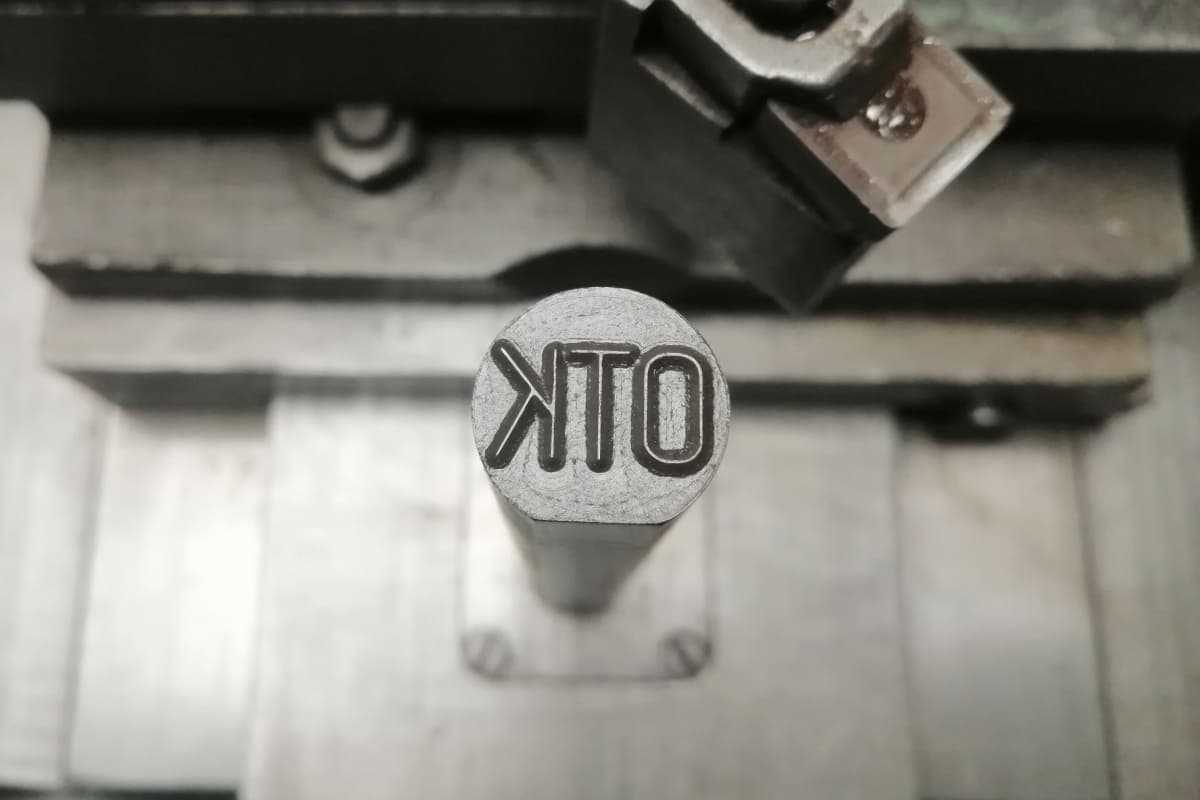

  • Рекомендуем делать лыску для быстрого выставления клейма
  • Качество изображения проверяется под микроскопом
  • Каждое клеймо ОТК проходит проверку твердости
🟢 Вид клеймотк
🟢 Материал9ХС с закалкой
🟢 Ценаот 102 BYN
🟢 Минимальный заказот 1 штуки
🟢 Доставкабесплатно
🟢 Собственное производствог. Полоцк
🟢 Опыт изготовления>26 лет

Экономим ваше время

Мы сами можем предоставить чертеж клейма для согласования. Вам нет необходимости тратить время на разработку чертежа.

Клеймо ОТК – это личный штамп контролёра отдела технического контроля (ОТК) предприятия с изображением индивидуального шифра (кода) специалиста.

Отдел технического контроля существует на предприятии для выявления брака и проверки продукции на соответствие стандартам, договорам и документации. Контролер проставляет клеймо на проверенном изделии как свидетельство проведенной работы.

Как выбрать клеймо ОТК

Шифр ОТК, также как и шифр клейма сварщика, присваиваются внутренним приказом предприятия и не имеют специального стандарта. Поэтому у заказчика может возникнуть достаточное количество вопросов какое клеймо ОТК выбрать.


Начнем с изображения. Чаще всего шифр вписывают в геометрическую фигуру. Выбрать можно любую: круг, прямоугольник, треугольник, многоугольник. Так получается более быстрая для прочтения маркировка.

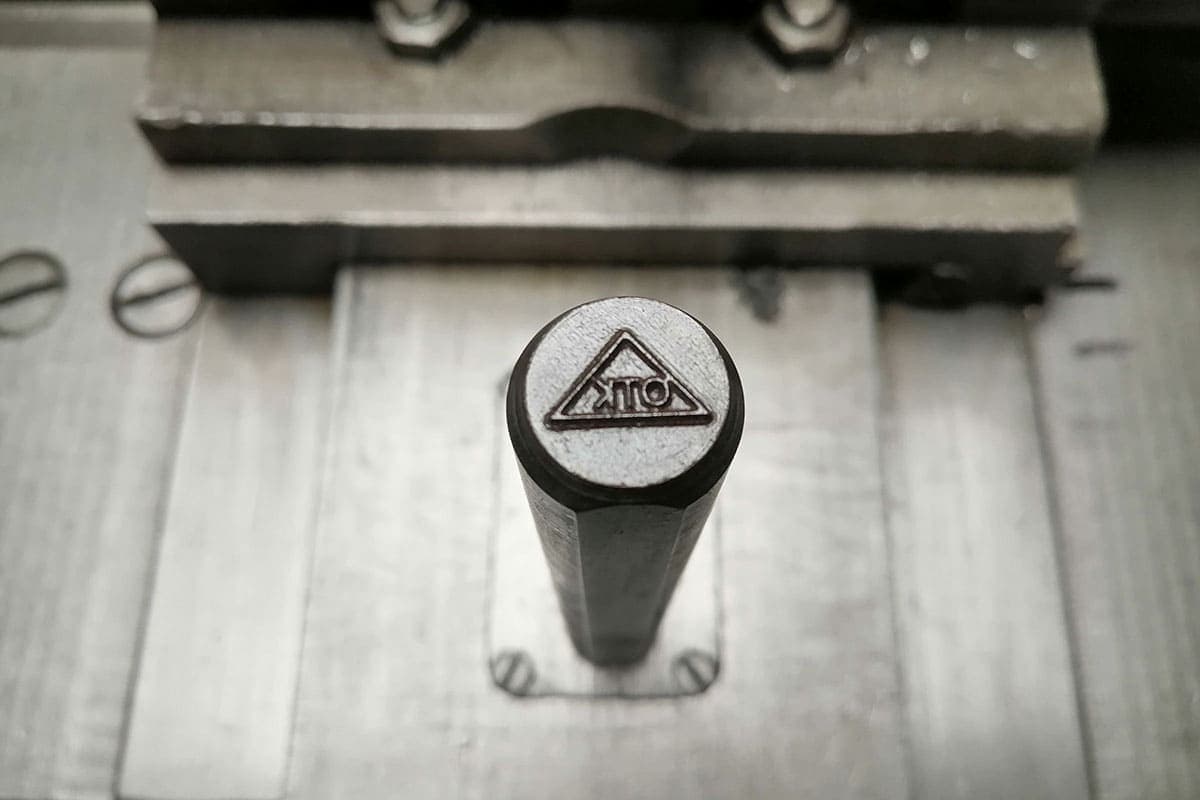

Пример изображений маркировки ОТК

Пример изображений маркировки ОТК

Мы рекомендуем выбрать геометрическую фигуру отличающаяся от клейм сварщиков принятого на предприятии. Например, клеймо ОТК вписано в прямоугольник, а клеймо сварщика в круг.

Рекомендуемая форма клейм от kleyma.by

Рекомендуемая форма клейм от kleyma.by

Также в качестве клейма ОТК можно использовать ударное клеймо с товарным знаком предприятия.

Шифр (код) ОТК

В шифре, обязательным является обозначение ОТК и идентификационный номер специалиста отдела технического контроля предприятия. Здесь нет специальных рекомендаций по назначению номера работника, которые есть для клейм сварщиков.

Номер можно наносить как снизу надписи, так и сверху ее

Номер можно наносить как снизу надписи, так и сверху

Размеры изображения и шрифт

Оптимальным считается изображение от 8 до 14 миллиметров. Самое распространенное – 12 мм. Оттиск с такими размерами легко читается и наносится на большинство материалов.

Шрифт можно выбрать любой. Здесь главное, чтобы он был без засечек и легко читался. Самые распространенные шрифты: ГОСТ 26.020-80 и ГОСТ 2.304-81.

Шрифты ГОСТ 26.020-80 (сверху) и ГОСТ 2.304-81 (снизу) для ОТК

Шрифты ГОСТ 26.020-80 (сверху) и ГОСТ 2.304-81 (снизу) для ОТК

Угол профиля гравировки и глубина гравировки

Для клейм ОТК мы рекомендуем выбирать общий угол гравировки в 60 градусов. Это острее чем угол в 90 градусов по ГОСТ 25726-83. Тем самым, нанести такую маркировку будет проще. По требованию заказчика мы можем изготовить клейма с углом в 30 градусов и меньше, только следует иметь в виду, что такой инструмент изнашиваются гораздо быстрее.

Глубина гравировки варьируется от 0,8 до 1 миллиметра. Рекомендуемой величиной является 0,9 мм. Глубже делать не имеет смысла, потому что на металлических поверхностях глубина маркировки всё равно будет до 0,2 мм.

Форма клейма

Для быстрой и удобной простановки клейма на изделии, лучшие всего выполнять державку круглого сечения, со снятой лыской, что допускается по ГОСТ 25726-84. Такие клейма легче наносить чем круглые или прямоугольные, потому что можно не смотреть на лицевую часть, чтоб понять какой стороной его надо развернуть для удара.

Пример заявки

Как итог напишем пример заявки.

Просим изготовить клейма ОТК в количестве 2 (двух) штук. С шифром: «1 ОТК», «2 ОТК» все вписаны в прямоугольник. Число – сверху, надпись «ОТК» – снизу. Высота изображения 12 мм для всех клейм. Общий угол профиля гравировки 60 градусов для всех клейм.

Чертеж

Вы можете прикрепить чертёж к заявке или мы сами предоставим его для согласования.

Оптимальное клеймо ОТК по мнению kleyma.by

Оптимальное клеймо ОТК по мнению kleyma.by

Преимущества такого клейма ОТК

  • 9ХС – отличный материал для ударного инструмента;
  • Общий угол профиля 60 градусов – даст четкий оттиск;
  • Лыска – быстрое нанесение маркировки;
  • Шифр ОТК вписанный в прямоугольник – позволит сделать маркировку более легкой для прочтения.

Как заказать

Заказать клейма ОТК по цене от 102 белорусских рублей можно, оставив заявку по электронной почте zakaz@kleyma.by или по телефону: +375 33 6955777.

Доставим бесплатно по Беларуси транспортной компанией, ускоренной почтой EMS или любым другим удобным для вас способом.
