Клейма сварщиков

Изготавливаем клейма сварщиков с 1997 года

Изготавливаем клейма сварщиков с 1997 года

  • Изготавливаем клейма сварщиков с 1997 года
  • Более десяти тысяч изготовленных клейм

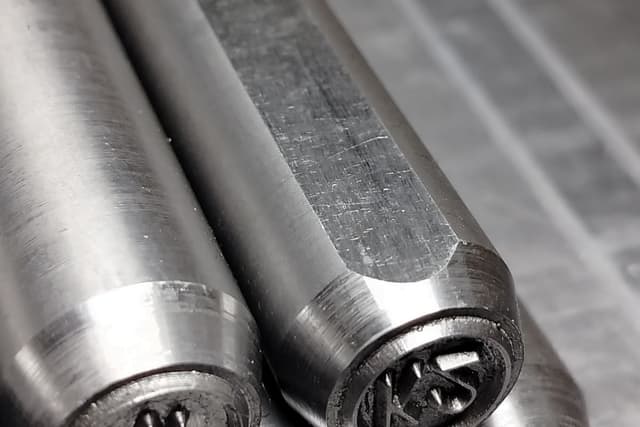

  • Рекомендуем делать лыску для быстрого выставления клейма
  • Каждое клеймо сварщика проходит проверку твердости
🟢 Вид клеймдля сварщиков
🟢 Материал9ХС с закалкой
🟢 Ценаот 102 BYN
🟢 Минимальный заказот 1 штуки
🟢 Доставкабесплатно
🟢 Собственное производствог. Полоцк
🟢 Опыт изготовления>26 лет

Экономим ваше время

Мы сами можем предоставить чертеж клейма для согласования. Вам нет необходимости тратить время на разработку чертежа.

Клеймо сварщика – это ручной инструмент для маркировки на торце которого изображен специальный индивидуальный шифр (код), который присваивается каждому сварщику на предприятии.

При соединении труб, котлов и других ответственных изделий, возле шва ставится клеймо сварщика. Тем самым, для отдела технического контроля предприятия понятно, какой специалист отвечает за какой шов.

Далее идет проверка шва соответствию техническим требованиям. При положительном выводе, специалист ОТК ставит свое клеймо, тем самым это означает переход ответственности за изделие, от сварщика, к отделу технического контроля предприятия.

Такая система передачи ответственности за изделие является внутренней для предприятия, поэтому нет отдельного ГОСТа на маркировку ОТК и сварщика. Каждое предприятие, своим внутренним приказом, назначает шифр и другие параметры маркировки.

Как выбрать клеймо сварщика

Шифр для сварщиков, также как и для специалистов отдела технического контроля предприятия, присваиваются внутренним приказом предприятия и не имеют специального стандарта. Поэтому у заказчика может возникнуть достаточное количество вопросов какое клеймо сварщика выбрать.

Изображение клейма

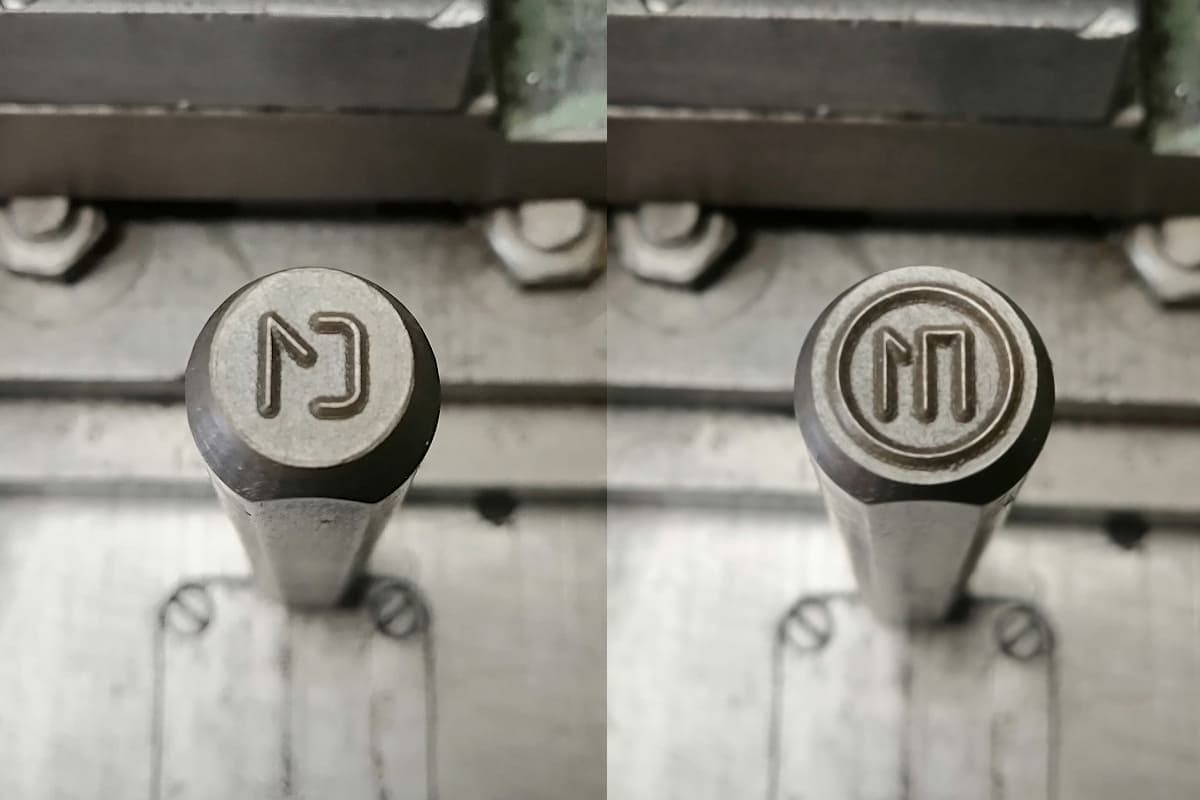

Первый вопрос, который встает перед заказчиком, почему на каких-то фотографиях шифр клейма без дополнительных обозначений, а на каких-то вписан в круг, в прямоугольник или в треугольник. Так происходит потому что нет стандарта и каждое предприятие может выбрать изображение индивидуально.

Варианты изображений

Варианты изображений

Мы рекомендуем вписывать каждый вид клейм в свою геометрическую фигуру. Например, для ОТК – прямоугольник, для сварщика – круг. Таким образом, визуально, будет быстро видно какое клеймение стоит возле шва.

Рекомендуемая форма клейм от kleyma.by

Рекомендуемая форма клейм от kleyma.by

Шифр (код)

Обычно шифр выбирается в соответствии с количеством профильных специалистов на предприятии. Чаще всего, это числа, состоящие из двух цифр, которые соответствуют порядковому номеру работника в приказе. От 01 до 98.

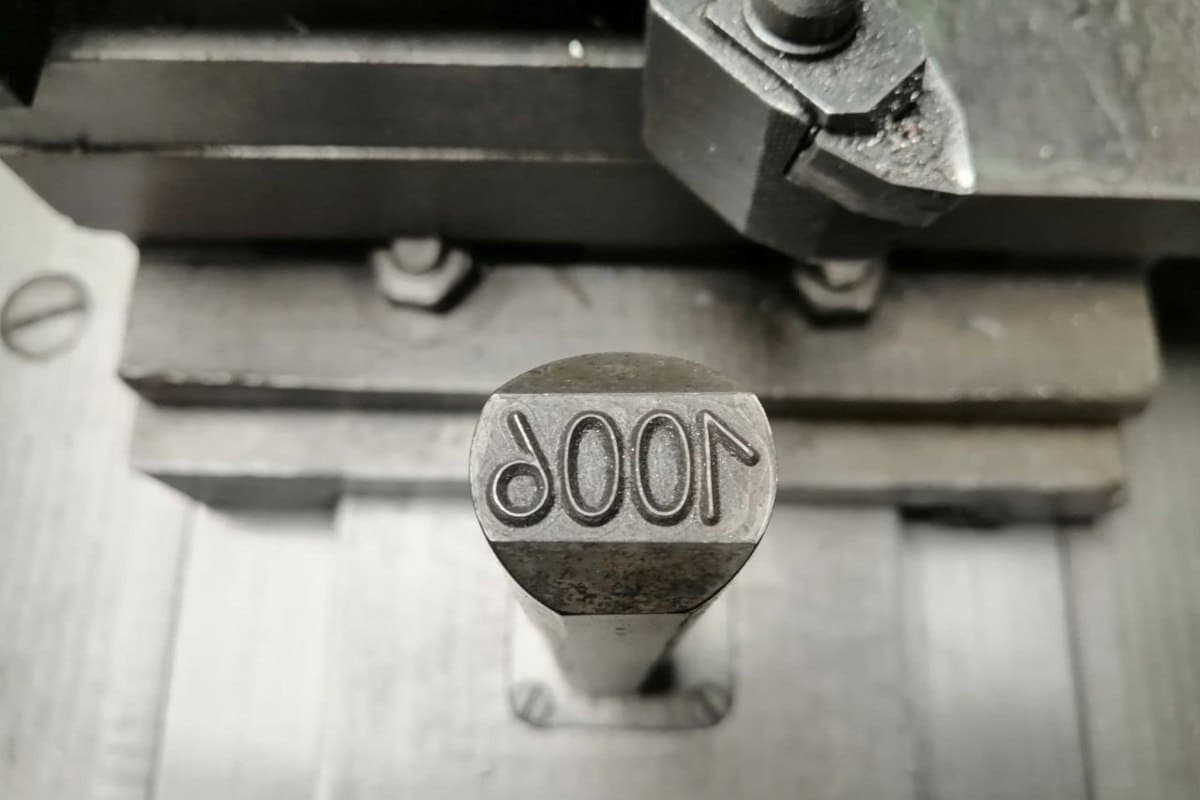

Такие числа как 66 и 99 выбирать не рекомендуется, так как при перевороте изображения создается путаница в порядковом номере. По тем же причинам рекомендуется избегать одиночных 6 и 9, а также 06, 08, 09, 60, 68, 80, 89, 90, 98.

Такие числа могут создать путаницу в определении номера

Такие числа могут создать путаницу в определении номера

Итого: числами из двух цифр мы можем получить 88 вариантов для шифра клейма.

В случаях, если требуется получить большее количество вариантов, можно заменить первую цифру в шифре, на букву русского или латинского алфавита.

Например, если использовать в качестве первого знака русский алфавит и убрать оттуда сложночитаемые буквы: Ё, Й, О, Ш, Щ, Ъ, Ы, Ь, то мы получим уже 250 вариантов для шифра.

Таким образом можно увеличить количество вариантов для шифра

Таким образом можно увеличить количество вариантов для шифра

Размеры изображения

Чем тверже материал на которое наносится маркировка, тем меньше изображение надо выбрать. Оптимальным считается изображение от 6 до 12 миллиметров. Оттиск с такими размерами легко читается и наносится на большинство материалов.

Шрифт

Шрифты для надписей, наносимых методом гравирования, регулируются по ГОСТ 26.008-85. Самые распространенные шрифты: ГОСТ 26.020-80 и ГОСТ 2.304-81, но можно выбрать любой другой, главное, чтобы он был без засечек, легко читался и был привычным глазу.

Пример цифр по ГОСТ 26.020-80 (сверху) и ГОСТ 2.304-81 (снизу)

Пример цифр по ГОСТ 26.020-80 (сверху) и ГОСТ 2.304-81 (снизу)

Угол профиля гравировки

По ГОСТ 25726-83 стандартным углом считается 90 градусов, но такие клейма сложнее высаживать, из-за чего, изображение может быть не всегда хорошо читаемым. Приходится ударять по клейму сильно или несколько раз, чтобы добиться четкого оттиска на металле.

Поэтому, рекомендуется выбирать угол в зависимости от площади изображения, чем площадь больше, тем меньше угол нужен. Например, для изображения высотой 6-12 мм оптимальным углом будет 60 градусов.

По требованию заказчика можем изготовить маркировочный инструмент с общим углом 30 градусов и меньше.

Форма державкиДля быстрой и удобной ориентации клейма рекомендуем выполнять державку круглого сечения, со снятой лыской, что допускается по ГОСТ 25726-84. Такой ударный инструмент легче наносить чем круглый или прямоугольный, потому что не надо переворачивать клеймо, чтобы понять какой стороной его надо развернуть для удара.

Пример заявки

Как итог напишем пример заявки.

Просим изготовить клейма сварщиков в количестве 3 (трех) штук. С номерами: «12», «22», «30». Все вписаны в круг. Высота изображения – 12 мм для всех клейм. Общий угол профиля гравировки – 60 градусов для всех клейм.

Чертеж

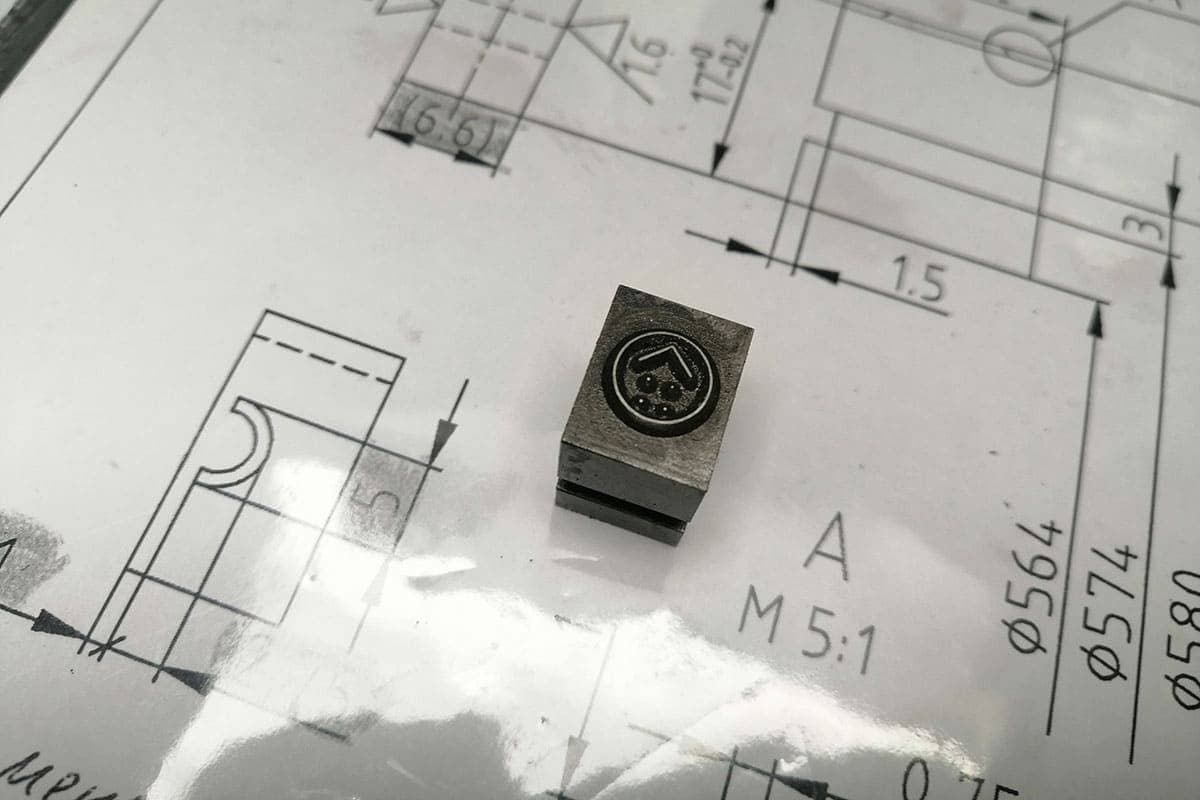

Вы можете прикрепить к заявке чертёж или мы сами предоставим его для согласования.

Оптимальное клеймо сварщика по мнению kleyma.by

Оптимальное клеймо сварщика по мнению kleyma.by

Преимущества таких клейм

  • 9ХС – отличный материал для такого ударного инструмента как клейма сварщиков;
  • Общий угол профиля в 60 градусов – обеспечит четкий оттиск;
  • Лыска – добавит удобство при нанесении маркировки;
  • Номер сварщика вписанный в круг – позволит сделать маркировку более легкой для прочтения.

Как заказать

Заказать клейма для сварщиков по цене от 102 белорусских рублей можно, оставив заявку по электронной почте zakaz@kleyma.by или по телефону: +375 33 6955777.

Доставим бесплатно по Беларуси транспортной компанией, ускоренной почтой EMS или любым другим удобным для вас способом.
